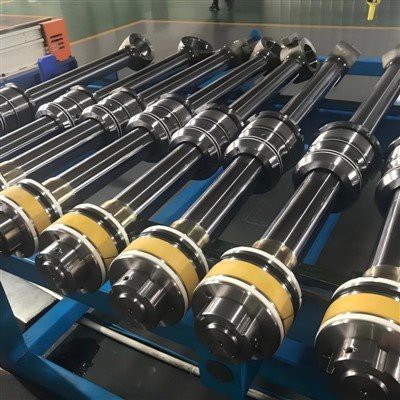

Hidrauliskā cilindra virzulis un stieņi

Hidraulisko cilindru virzuļi un stieņi ir pamata sastāvdaļas, kas darbojas tandēmā, lai pārveidotu šķidruma jaudu lineārā mehāniskā spēkā un kustībā. Virzulis, kas noslēgts cilindra cilindrā, darbojas kā spiediena nesošā virsma, savukārt virzuļa stienis (vai kāts) pārraida radīto spēku uz ārējo mašīnas sastāvdaļu.

Nosūtīt pieprasījumu

Apraksts

Visa hidrauliskā cilindra veiktspēja un ilgmūžība lielā mērā ir atkarīga no šo daļu kvalitātes un specifikācijas. Kā norādīts tehniskajā dokumentā, virzuļu stieņi ir precīzi{1}}konstruēti atbilstoši stingriem standartiem. Parasti tos ražo no augstas -stiprības tērauda, piemēram, CK45, 42CrMo4, 40Cr vai ST52. Šie materiāli ir izvēlēti, ņemot vērā to izcilās mehāniskās īpašības, tostarp augstu stiepes izturību (lielāka vai vienāda ar 580 MPa) un tecēšanas robežu (lielāka vai vienāda ar 350 MPa), nodrošinot, ka tie var izturēt ievērojamas ekspluatācijas slodzes un spiedienu.

Svarīga virzuļa stieņa iezīme ir tā virsmas apstrāde. Lielākā daļa ir cieti hromēti ar minimālo biezumu 20 mikroni. Šis hroma slānis nodrošina īpaši cietu virsmu (800{5}}1150 HV), kas nodrošina izcilu nodilumizturību pret blīvēm un vides piesārņojumu, kā arī izcilu aizsardzību pret koroziju. Virsma ir smalki slīpēta un pulēta līdz īpaši gludai apdarei (Ra Mazāks vai vienāds ar 0,2 µm), lai samazinātu berzi un novērstu cilindra blīvējumu bojājumus.

Izmēru precizitāte ir vissvarīgākā. Stieņi tiek ražoti saskaņā ar stingriem ISO f7 pielaides ierobežojumiem ar stingrām taisnuma (mazāk par 0,2 mm/1000 mm) un apaļuma kontrolēm. Tas nodrošina perfektu izlīdzināšanu un vienmērīgu, konsekventu darbību bez izliekšanās vai pārmērīga blīvējuma nodiluma.

Šie komponenti tiek piegādāti dažādos apstākļos, lai apmierinātu dažādas lietojuma vajadzības, tostarp ar cieto hroma pārklājumu, rūdītu un rūdītu (Q&T) vai indukcijas rūdījumu. Izturīga virzuļa un precīzi izstrādāta, izturīga virzuļa kāta kombinācija nodrošina uzticamu, jaudīgu un efektīvu veiktspēju, kas sagaidāma no rūpnieciskajām hidrauliskajām sistēmām celtniecībā, ražošanā un smagajā mašīnā.

Tehniskā specifikācija

Produkta nosaukums	Cieti hromēts hidrauliskā cilindra virzuļa kāts
Diametrs	6-300 mm
Garums	100-1200 mm
Tērauda marka	DIN CK45 JIS 45C ASTM 1045 SAE 1045 AISI 1045
Tolerance	ISO f7
Hroma biezums	20 μm (min)
Hroma slāņa cietība	850 H V (min)
Nelīdzenums	Ra 0,2 μm (maks.)
Taisnīgums	0,2/1000 mm
Mehāniskās īpašības (ck45)	Ienesīgums Lielāks vai vienāds ar 20Mpa Stiepes izturība ir lielāka vai vienāda ar 80 Mpa Pagarinājums ir lielāks vai vienāds ar 5%
Piegādes stāvoklis	1. Ciets hromēts
	2. Indukcijas rūdīts
	3.Quenched & Tempered
	4. Indukcijas rūdīts ar Q&T

Ķīmiskais sastāvs

Materiāls	C%	Mn%	Si%	S%	P%	V%	Cr%
Ck45	0.42-0.50	0.50-0.80	0.17-0.37	Mazāks vai vienāds ar 0,035	Mazāks vai vienāds ar 0,035		Mazāks vai vienāds ar 0,25
ST52	Mazāks vai vienāds ar 0,22	Mazāks vai vienāds ar 1,6	Mazāks vai vienāds ar 0,55	Mazāks vai vienāds ar 0,04	Mazāks vai vienāds ar 0,04	0.02-0.15
20MnV6	0.17-0.24	1.30-1.70	0.10-0.50	Mazāks vai vienāds ar 0,035	Mazāks vai vienāds ar 0,035	0.10-0.20	Mazāks vai vienāds ar 0,30
42CrMo4	0.38-0.45	0.50-0.80	0.17-0.37	Mazāks vai vienāds ar 0,035	Mazāks vai vienāds ar 0,035	0.07-0.12	0.90-1.20
40 Kr	0.37-0.45	0.50-0.80	0.17-0.37	Mazāks vai vienāds ar 0,035	Mazāks vai vienāds ar 0,035		0.80-1.10

Mehāniskās īpašības

Materiāls	TS N/MM2	YS N/MM2	E%(MIN)	ČARPIJS	STĀVOKLIS
CK45	610	355	15	>41J	NORMALIZĒT
CK45	800	630	20	>41J	Q + T
ST52	500	355	22		NORMALIZĒT
20MnV6	750	590	12	>40J	NORMALIZĒT
42CrMo4	980	850	14	>47J	Q + T
40 Kr	1000	800	10		Q + T
